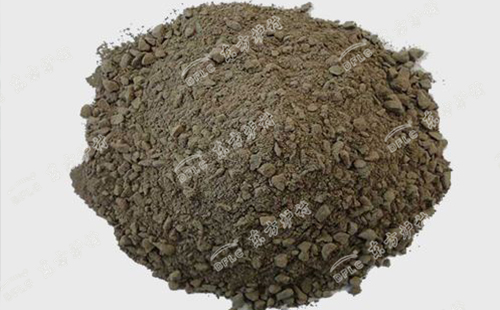

進(jìn)行施工之前在要使用碳化硅搗打料的基底一定要清理干凈，保持基底處于干燥的狀態(tài)，這樣碳化硅搗打料出來的效果會(huì)更好。碳化硅搗打料在進(jìn)行搗打的時(shí)候，鋪料一定要均勻，并且每一層的鋪料都不能超過100mm，如果鋪料不均勻的話有的料會(huì)搗打不到，那樣到后期使用的過程中會(huì)出現(xiàn)問題。

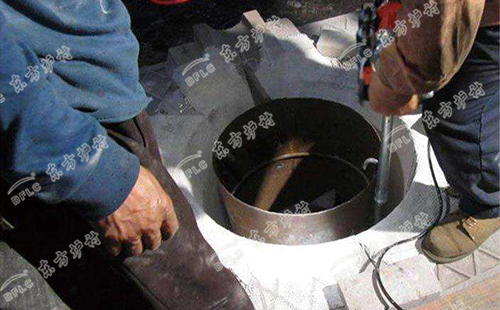

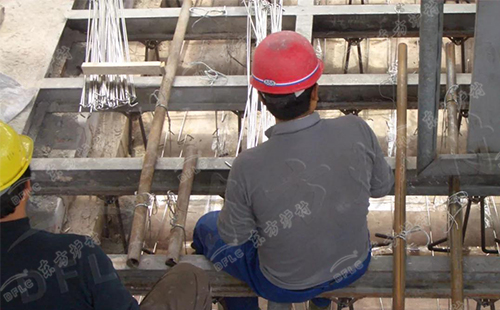

　　碳化硅搗打料應(yīng)該采用風(fēng)動(dòng)搗錘搗打，盡量的一錘壓半錘，連續(xù)并均勻的逐層的將其搗實(shí)。第二次鋪料要把已經(jīng)打結(jié)的搗打料表面刮毛以后方可進(jìn)行。風(fēng)動(dòng)錘在進(jìn)行搗打的時(shí)候工作風(fēng)壓不能小于0.5MPa，根據(jù)碳化硅搗打料作業(yè)面的情況來選擇不同型號的搗錘。預(yù)埋管線周圍使用手工搗實(shí)是最好的。


　　碳素?fù)v打料分為熱搗料和冷搗料這兩個(gè)種類，不過東方爐襯推薦您采用冷搗碳素料。下面就給大家講一下這兩鐘搗打料的區(qū)別。熱搗碳素料搗打之前一定要先把碳素料破碎，并且將其加熱(盡量保持均勻加熱)，這個(gè)加熱的溫度是依據(jù)成品料的混煉溫度來定的，加熱之后的碳素料中不得有硬塊。搗打時(shí)用熱錘，料的溫度不能低于70℃。


　　冷搗碳素料搗打的時(shí)候，料的溫度一定要比結(jié)合劑的荷重軟化溫度高10℃左右。在碳素料搗打中斷之后需要繼續(xù)搗打的時(shí)候，必須將搗固體的表面清掃干凈、刮毛、涂刷煤焦油，有這些步驟之后方可進(jìn)行繼續(xù)搗打。


　　每一層碳素?fù)v打料的搗實(shí)密度，必須按照規(guī)定的體積密度來進(jìn)行檢查。碳化硅搗打料搗打結(jié)束之后可以先目測或者取樣經(jīng)過檢查不合格的部位要進(jìn)行挖補(bǔ)，瓦布之后的料面用鏟刀或者是其它工具將料的表面刮平即可。如果您還有疑問的話，可以聯(lián)系東方爐襯哦！

*本文出自：zkzyj.cn 轉(zhuǎn)載請注明出處
