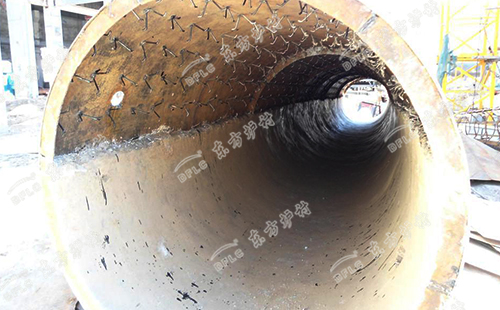

耐火澆注料在回轉窯內大面積施工，主要還是要看耐火澆注料的質量以及錨固件的抓接能力。耐火澆注料錨固件使通過不銹鋼制作而成，其形裝根據(jù)施工的要求，有“Y、Z、X”等長度為60~12mm。耐火澆注料在澆注的時候，澆注厚度在100mm左右，澆注料在澆注是，每間隔200mm選用一次錨固件。耐火澆注料錨固件在澆注料中使用，不僅能夠增強澆注料與爐膛的抓接能力，還能夠有效的增強澆注料的使用。加長鍋爐運行壽命。故錨固件的存在十分有必要。

　　耐火澆注料在回轉窯大面積施工，不僅錨固件起到很大的作用，在澆注料施工時，施工方法以及后期澆注料養(yǎng)護等都是需要格外注意的。耐火澆注料在回轉窯筒體施工，所需的成料在攪拌前，一定要把施工筒體上的機會清理干凈，每次攪拌量要控制在150千克左右，所需的加水量則是需要按照比例進行增加。攪拌好的澆注料初凝時間應是控制在45分鐘之內，從攪拌到凝固時間不應超過8小時。

　　凝固之后的澆注料也需要一段養(yǎng)護時間，其目的是為了增強耐火澆注料的使用效果，養(yǎng)護時間應控制在24小時之內。養(yǎng)護好之后的澆注料拆掉模板在用于回轉窯施工使用。在使用的時候，不能出現(xiàn)開裂、脫落的現(xiàn)象，已經(jīng)發(fā)現(xiàn)異樣，應及時檢查并處理。

*本文出自：zkzyj.cn 轉載請注明出處
