高純度剛玉質(zhì)耐火澆注料是在高純度剛玉質(zhì)高強(qiáng)耐磨澆注料基礎(chǔ)上,摻加適量的工業(yè)氧化鉻，采用低水泥技術(shù)制成的。其主要產(chǎn)品為透氣磚和水口等，在煉鋼工業(yè)中得到廣泛應(yīng)用，使用效果較好,社會(huì)效益顯著。下面東方爐襯給大家說一下它的組成材料和性能。

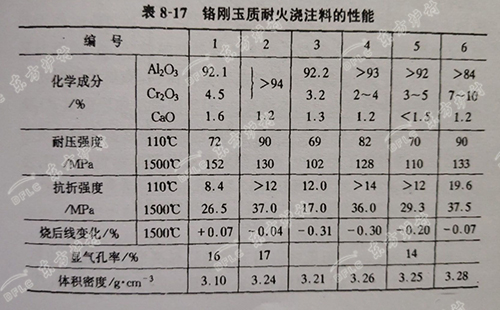

　　表8-17為鉻剛玉質(zhì)耐火澆注料的性能。表中編號(hào)1料用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號(hào)2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mmn,總用量約為70%;同時(shí)還采用a-Al2O3超微粉、工業(yè)氧化鉻和極少量的pf-SiO2作耐火粉料。

　　編號(hào)5用CA-80水泥作結(jié)合劑，其余的結(jié)合劑為CA70水泥。同時(shí)摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cn2O3合量大于94%，料的純度很高。體積密度大于3.10g/cm', 料較致密。110C烘干和1500C燒后耐壓強(qiáng)度分別大于69MPa和102MPa, 1500t繞后線變化除編號(hào)1外均呈負(fù)值，即略有收縮。高純度鉻剛玉質(zhì)耐火澆注料的性能是優(yōu)良的。

*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
