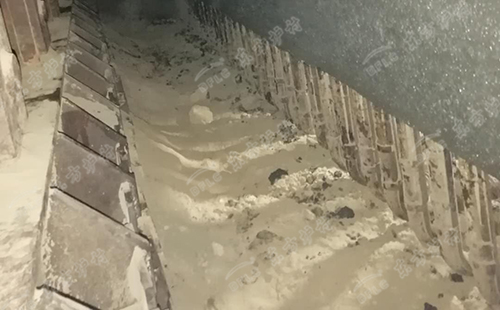

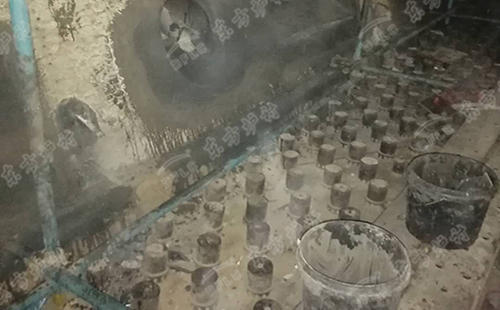

大家只知道耐火澆注料的透氣性能與澆注料的結(jié)構(gòu)原理有關(guān)，也和耐火澆注料結(jié)構(gòu)中相互連接的氣孔有關(guān)。但是經(jīng)過我們?cè)囼?yàn)發(fā)現(xiàn)實(shí)際耐火澆注料的粒度分布、含水量、結(jié)合劑、減水劑、防爆劑、施工方式和養(yǎng)護(hù)條件等都會(huì)對(duì)其透氣性產(chǎn)生一定影響。也就是說影響耐火澆注料的因素不光是澆注料本身，還有一定的外在因素。那么上述所講的粒度分布跟澆注料有什么影響?

　　首先要知道緊密堆積理論是致密耐火澆注料的基礎(chǔ)理論之一。致密耐火澆注料中的顆粒堆積是連續(xù)的，當(dāng)骨料顆粒間距離小于或等于兩骨料各自界面過渡區(qū)厚度之和時(shí)，氣孔相互連接，澆注料透氣性顯著增強(qiáng);而當(dāng)骨料顆粒間距離遠(yuǎn)大于界面過渡區(qū)厚度時(shí)，界面過渡區(qū)被低透氣性的基質(zhì)隔開，此時(shí)，澆注料的透氣性取決于基質(zhì)氣孔的特性。粒度分布的變化不僅對(duì)界面過渡區(qū)產(chǎn)生影響，而且對(duì)基質(zhì)中的氣孔參數(shù)也有影響。

　　試驗(yàn)了粒度分布對(duì)耐火澆注料的透氣性影響，接下來我們又對(duì)含水量進(jìn)行了分析，隨著加水量的增加，澆注料的透氣性顯著增大。這是由于澆注料內(nèi)部的水分蒸發(fā)后留下具有透氣性的氣孔結(jié)構(gòu)，從而提高了澆注料的透氣性。含水量主要影響澆注料的顯氣孔率，相同加水量導(dǎo)致澆注料具有相似的顯氣孔率。澆注料透氣性和顯氣孔率之間存在一些關(guān)系，但是這種關(guān)系較復(fù)雜，不能僅僅依靠顯氣孔率來預(yù)測(cè)澆注料的透氣性，還有就是結(jié)合劑對(duì)透氣性有無影響，經(jīng)過我們實(shí)驗(yàn)并且比較了鋁酸鹽水泥和水合氧化鋁兩種結(jié)合劑對(duì)澆注料透氣性的影響。

　　對(duì)干燥后的試樣進(jìn)行透氣度測(cè)量試驗(yàn)，發(fā)現(xiàn)鋁酸鹽水泥結(jié)合澆注料的透氣性常數(shù)k1為水合氧化鋁結(jié)合澆注料的6倍，透氣性常數(shù)為115倍。這種較大的差距源于水化結(jié)合劑的特征。水化產(chǎn)物為三羥鋁石和大量凝膠，凝膠能夠有效填充基質(zhì)空隙，降低澆注料的透氣性。除了對(duì)基質(zhì)中透氣性通道產(chǎn)生影響，水化結(jié)合劑也可能對(duì)骨料-基質(zhì)界面厚度產(chǎn)生影響。相比于鋁酸鹽水泥，水合氧化鋁顆粒更小，水化過程形成更多的氧化鋁凝膠，凝膠將骨料-基質(zhì)界面區(qū)包裹地更加密實(shí)，導(dǎo)致其透氣性明顯低于鋁酸鹽水泥結(jié)合澆注料的。

　　*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
