高鋁澆注料應(yīng)用在循環(huán)流化床鍋爐上的例子很多，因其優(yōu)異的性能指標(biāo)，得到了很多客戶的青睞，所以得到了大范圍的使用，但是在施工的過(guò)程中有些操作不當(dāng)可能會(huì)導(dǎo)致項(xiàng)目出現(xiàn)問(wèn)題，那么今天東方爐襯給大家講解一下高鋁澆注料在施工時(shí)的注意事項(xiàng)。

　　高溫窯爐上使用的澆注料很多，一般是以材質(zhì)分類(lèi)。

　　常用的有高鋁質(zhì)澆注料、剛玉質(zhì)澆注料、鋼纖維澆注料、鋁-碳化硅澆注料、耐火可塑料、耐火修補(bǔ)料等。，一般耐火澆注料都是根據(jù)您高溫窯爐的使用部位、長(zhǎng)期工作溫度、工作環(huán)境定做的。建議您和耐火澆注料廠家溝通時(shí)，說(shuō)明自己的需求，定制合適的耐火澆注料。

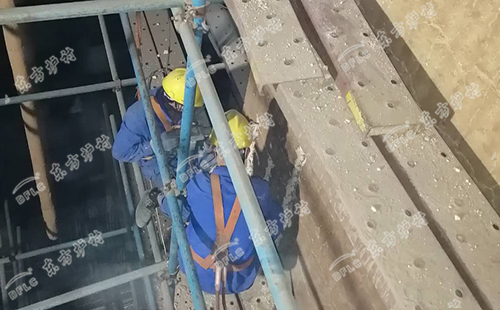

　　高鋁耐火澆注料的施工必須嚴(yán)格要求，才能確保澆注料的良好物理性能。有一些窯爐施工前，材料質(zhì)量檢測(cè)很好，但是應(yīng)用后卻達(dá)不到要求，這主要與施工工藝、養(yǎng)護(hù)和烘烤有直接關(guān)系。一些施工方為了確保按預(yù)定計(jì)劃投料，施工隊(duì)采用整體澆注，沒(méi)有按規(guī)定預(yù)留膨脹縫;同時(shí)為了便于施工，用水量比要求使用量明顯偏大。更為嚴(yán)重的是施工一結(jié)束便立即點(diǎn)火升溫，并如期投料。因溫升較快，造成澆注料溫度急劇升高，內(nèi)部水分大量迅速蒸發(fā)，產(chǎn)生大的膨脹力，從而使?jié)沧⒘媳?、脫落，引起大面積脫落事故。這就是典型的沒(méi)有進(jìn)行養(yǎng)護(hù)和烘烤，從而出現(xiàn)嚴(yán)重后果。

　　澆注料的攪拌時(shí)間應(yīng)不少于5min, 操作時(shí)要使用強(qiáng)制式攪拌機(jī)，攪拌時(shí)先干混，再加入總用水量的80%水?dāng)嚢?，然后視其干濕程度，再緩緩加入水再攪拌，直至獲得適宜的粘稠度為止，攪拌不同的澆注料應(yīng)先將攪拌機(jī)清潔干凈。

　　攪拌好的耐火澆注料應(yīng)在30分鐘內(nèi)用完，在高溫干燥的作業(yè)環(huán)境中還要適當(dāng)縮短一些時(shí)間，已經(jīng)初凝甚至結(jié)塊的澆注料不得倒入模框內(nèi)，也不得再加水?dāng)嚢枋褂谩?/span>

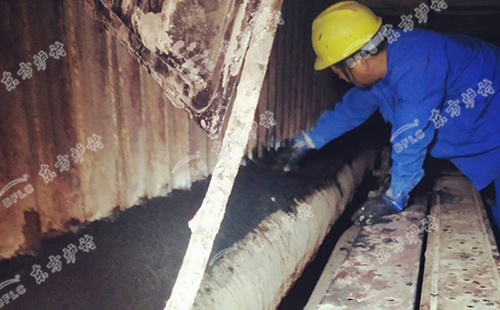

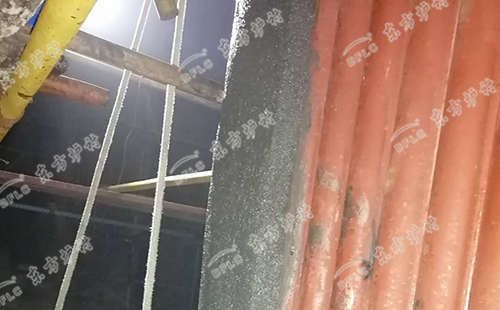

　　倒入?？騼?nèi)的耐火澆注料應(yīng)立即用振動(dòng)棒分層震實(shí)，每層高度不能大于900mm，震動(dòng)時(shí)應(yīng)盡量避免觸及錨固件，不得損傷隔熱層，不能在同一位置上久振和重振，直到澆注料表面泛漿后，將振動(dòng)棒緩慢抽出，避免澆注料離析和出現(xiàn)空洞。澆注完后，在凝固前不能再受壓與受震。

　　*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
