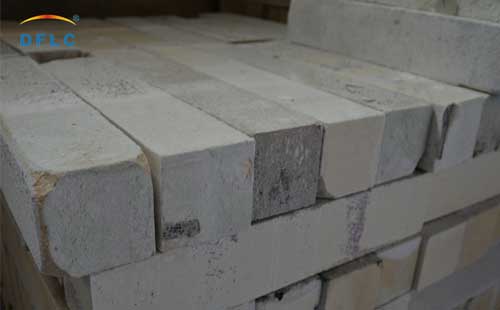

硅磚是玻璃窯用的耐火材料，硅磚是指二氧化硅含量在93%以上，用二氧化硅為主要成分的硅石作原料，加少量礦化劑，經(jīng)高溫?zé)傻哪突鸩牧?。其典型的礦物組成是:主晶相為鱗石英和方石英，基質(zhì)為石英玻璃相。玻璃窯硅磚廠家要用的硅磚屬于酸性耐火材料，對(duì)酸性爐渣的抵抗力強(qiáng)，但受堿性渣的強(qiáng)烈侵蝕，易被含有Al2O3、K2O等氧化物作用而破壞，對(duì)CaO、Fe2O3、等氧化物具有良好的抵抗性能。
硅磚具有荷重變形溫度高、殘余膨脹保證了砌筑體具有良好的氣密性和結(jié)構(gòu)強(qiáng)度的特點(diǎn)。但是卻存在熱震穩(wěn)定性低的缺點(diǎn)。硅磚主要用于焦?fàn)t、熱風(fēng)爐和玻璃熔窯等熱工設(shè)備。根據(jù)所使用的熱工設(shè)備不同，硅磚可以分為焦?fàn)t硅磚、熱風(fēng)爐硅磚和玻璃窯用硅磚等。
玻璃窯硅磚廠家要用的輕質(zhì)硅磚又稱硅質(zhì)隔熱磚。二氧化硅在91%以上，體積密度在1.2g/cm3以下的輕質(zhì)耐火材料。耐火度度和荷重軟化溫度與成分相同的普通硅磚相差不大。但由于氣孔很多，故耐壓強(qiáng)度、抗渣性、抗腐蝕性等不如普通硅磚，而抗熱震性能卻有所提高。采用細(xì)碎的硅石做原料，其臨界粒度通常不超過1mm，而其中小于0.5mm的顆粒不少于90%。在配料中加入易燃物質(zhì)或采用氣體發(fā)生法形成多孔結(jié)構(gòu)，經(jīng)燒成而制得。也可制成不燒制品。玻璃窯硅磚廠家使用的輕質(zhì)硅磚主要用于要求隔熱或減輕自重而不與熔融物直接接觸、不受侵蝕性氣體作用、不遭受溫度急變的窯爐各個(gè)部位。在高溫下使用，不能與堿性耐火材料接觸。按材質(zhì)不同，其最高使用溫度在1200~1550℃。
那么玻璃窯硅磚廠家中硅磚的硅石原料的分類和主要特點(diǎn)是哪些？在工業(yè)上通常將硅質(zhì)巖石叫做硅石，按照巖石類型或形成原因分類，可以分為脈石英、石英巖、石英砂巖和燧石巖等。硅石的主要成分是SiO2，其他均屬雜質(zhì)成分。硅石可以按其結(jié)晶程度、致密程度和轉(zhuǎn)化速度進(jìn)行分類。硅石的化學(xué)組成和物理特性對(duì)制磚有重大影響，生產(chǎn)硅磚必須根據(jù)原料特點(diǎn)制定合理的工藝規(guī)程和制度。
硅石按其結(jié)晶程度分為結(jié)晶硅石和膠結(jié)硅石兩大類。膠結(jié)硅石是由石英顆粒被硅質(zhì)膠結(jié)物結(jié)合而成的沉積巖。膠結(jié)硅石以石英為主，含少量的長(zhǎng)石、母。膠結(jié)物為硅質(zhì)，如玉髓、蛋白石等，石英顆粒小(0.01mm)，加熱轉(zhuǎn)變較為容易，較少用作制磚原料。玻璃窯硅磚廠家中的硅石原料主要分布在山西五臺(tái)等地。結(jié)晶硅石外觀一般呈現(xiàn)乳白色、灰白色、淡黃色至紅褐色。有鮮明的光澤，斷面光滑連續(xù)，并帶有銳利棱角、硬度和強(qiáng)度都大。其礦物組成除石英外，有時(shí)還存在其他少量的雜質(zhì)礦物如絹云母、赤鐵礦、褐鐵礦等。主要分布在河南鐵門、遼寧石門、山東王村、江蘇江陰、湖南湘鄉(xiāng)、重慶、內(nèi)蒙古包頭等地區(qū)。
