高鋁耐火磚種類竟然有這么多想不到吧

文章出處：東方爐襯發(fā)表時(shí)間：2018-04-10

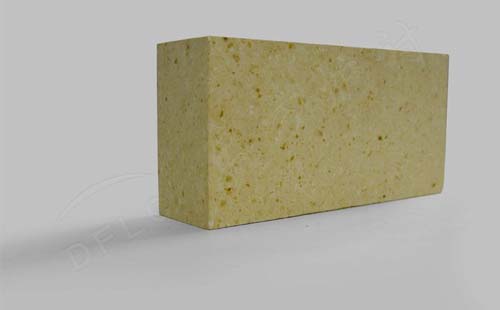

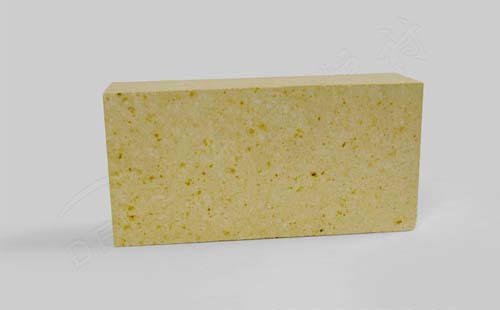

(1)普通高鋁磚

普通高鋁耐火磚主要礦物組成為莫來石、剛玉和玻璃相。隨著制品中氧化鋁含量的增加，莫來石和剛玉也增加，玻璃相將相應(yīng)減少，制品的耐火度和高溫性能隨之提高。普通高鋁耐火磚具有一系列比黏土使用廣泛的材料。是一種應(yīng)用效果好、使用廣泛的材料。廣泛應(yīng)用于各種熱工窯爐之中。與粘土制品相比，可以有效地提高窯爐的使用壽命。

(2)高荷軟高鋁磚

高荷軟高鋁耐火磚與普通高鋁耐火磚相比，所不同的是基質(zhì)部分和結(jié)合劑部分：基層部分除添加三石精礦之外，按照燒后化學(xué)組成接近莫來石的理論組成，合理引入了高鋁物料，如剛玉粉、高鋁剛玉粉等；結(jié)合劑選擇優(yōu)質(zhì)粘土等，視品種不同采用不同的粘土復(fù)合結(jié)合劑，或者莫來石結(jié)合劑。通過上述方法，高鋁磚的荷重軟化溫度可以提高50~70攝氏度左右。

(3)低蠕變高鋁磚

通過采用所謂的未平衡反應(yīng)來提高高鋁磚的抗蠕變性能。即根據(jù)窯爐的使用溫度情況，在基質(zhì)中添加三石礦物、活化氧化鋁等，使基質(zhì)的組成接近或完全是莫來石組成、因?yàn)榛鶎拥哪獊硎貙⑻岣咛岣卟牧系哪獊硎?，降低玻璃相含量，而莫來石?yōu)異于力學(xué)、熱學(xué)性能有利于材料高溫性能的提高，為使基質(zhì)完全莫來石化，控制氧化鋁和二氧化硅是關(guān)鍵。低蠕變高鋁耐火磚廣泛應(yīng)用于熱風(fēng)爐、高爐等熱工窯爐中。

(4)磷酸鹽結(jié)合高鋁磚

磷酸鹽結(jié)合高鋁耐火磚是以致密特級(jí)或者一級(jí)高鋁礬士熟料為主要原料，磷酸鹽溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)過半干法機(jī)壓成型后，于40~600攝氏度熱處理而制成的化學(xué)結(jié)合耐火制品。它屬于不燒磚，為避免在使用過程中制品收縮較大，配料中一般需要引人加熱膨脹性原料，如藍(lán)晶石、硅石等。與陶瓷結(jié)合的燒成高鋁耐火磚相比，其抗剝離性能更好，但是其荷重軟化溫度較低，抗侵蝕性能較差，因此需要加人少量的電熔剛玉、莫來石等，以強(qiáng)化基質(zhì)。磷酸鹽結(jié)合高鋁耐火磚廣泛應(yīng)用于水泥回轉(zhuǎn)窯、電爐頂?shù)雀G爐部位。

(5) 微膨脹高鋁磚

該磚主要是以高鋁礬土為主要原料，添加三石精礦，按照高鋁耐火磚生產(chǎn)工藝流理制成的。為使高鋁耐火磚在使用過程中適量膨脹，關(guān)鍵是選好三石精礦物及其粒度?？刂坪脽蓽囟龋顾x擇的三石礦物在使用的過程中進(jìn)一步莫來石化，一次或者二次莫來石化，伴隨體積膨脹。選擇三石礦物以復(fù)合材料為好。因三石礦物的分解溫度各不相同，莫來石化產(chǎn)生的膨脹也各有差異。利用此特征，高鋁磚因工作溫度不同而有有相應(yīng)的膨脹效應(yīng)，擠壓磚縫，提高了襯體的整體密實(shí)性，從而提高了磚的抗熔渣滲透能力。

上一篇：耐火纖維澆注料發(fā)展歷程你了解嗎下一篇：如何在短時(shí)間內(nèi)知道高鋁澆注料的秘密

相關(guān)文章

水泥回轉(zhuǎn)窯會(huì)用到哪些耐火材料2024-10-28
影響輕質(zhì)耐火澆注料的各種因素詳解2024-10-21
影響窯口澆注料壽命的因素2024-10-17
鍋爐襯體磨損嚴(yán)重易脫落？2024-10-12
工業(yè)鍋爐使用耐火磚、耐火澆注料施工前，都需要做哪些準(zhǔn)備呢？2024-10-08

国产亚洲精品无码不卡-亚洲国产精品无码第一区二区三区-免费久久人人爽人人爽av-男女猛烈激情xx00免费视频

高鋁耐火磚種類竟然有這么多 想不到吧

高鋁耐火磚種類竟然有這么多想不到吧
