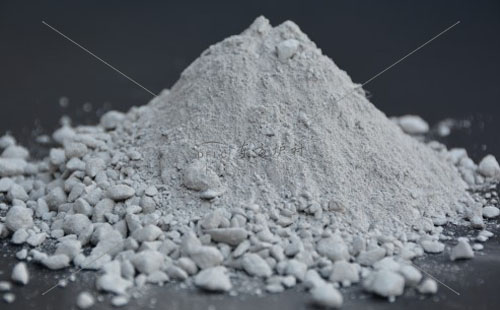

低水泥系列耐火澆注料是在黏士結(jié)合耐火澆注料的基礎上開發(fā)的，也是在20世紀80年代得到蓬勃發(fā)展的新一代耐火澆注料。其中主要品種有低水泥、超低水泥和無水泥等耐火澆注料，它集多數(shù)耐火澆注料的優(yōu)點于一身，具有高密度、低氣孔高強度、低磨損、耐熱震和抗侵蝕等特性，因此應用較廣泛，使用效果較好和社會經(jīng)濟效益顯著。


低水泥系列耐火澆注料根據(jù)性能特點，可稱為高科技耐火澆注料、高性能耐火澆注料、致密高強耐火燒注料、低氣孔耐火澆注料和低水分耐火澆注料等；根據(jù)其用途,則分為高爐出鐵溝耐火澆注料和煉鋼鋼包耐火澆注料等；根據(jù)其材質(zhì)品種，又分為硅酸鋁質(zhì)、莫來石、剛玉和尖晶石質(zhì)低水泥耐火澆注料等。


低水泥系列耐火澆注料居與傳統(tǒng)的鋁酸鹽水泥耐火資往料相比較而言的。眾所周知,鋁酸鹽水泥耐火說注料的水泥用量，一般為12% ~30% ,水用量為9% ~ 13%。由于水用量高，澆注料的氣孔多，強度低；由于水泥用量多,可獲得足夠高的常溫強度，但中溫時鋁酸鈣的晶型轉(zhuǎn)變，致使強度顯著降低，且?guī)肆?ge;3%的CaO與料中的SiO2和Al2O3反應,生成低熔點的鈣長石(C2AS)或鈣鋁黃長石(C2AS) ,導致高溫強度和抗侵蝕性的下降。


當采用超微粉技術、高效外加劑和科學的顆粒級配時,將澆注料的水泥用量降至8%之下水用量降至≤7%，即可配成低水泥系列耐火澆注料,帶人的CaO含量≤2.5%，其各項性能指標一般超過鋁酸鹽水泥耐火澆注料。


由于水泥用量低，故稱低水泥耐火澆注料。應當指出黏士結(jié)合耐火澆注料的水泥用量般＜4%,水用量≤11%時,當減少或不用結(jié)合黏土并用超微粉技術和高效外加劑時，即可配成低水泥耐火澆注料。


因此認為,低水泥耐火澆注料是在黏土結(jié)合耐火澆注料的基礎上發(fā)展來的，其性能則優(yōu)于黏士耐火澆往料。男外，該類耐火澆注料具有良好的觸變性,即拌和料有一定的形態(tài)，稍加外力便開始流動,解除外力則保持已獲得的形態(tài),所以還稱為觸變性耐火澆注料,自流耐火澆注料也屬于此范疇。


*本文出自：zkzyj.cn 轉(zhuǎn)載請注明出處
