莫來(lái)石澆注料是一種在冶金行業(yè)中經(jīng)常使用到的材料，這種材料的應(yīng)用領(lǐng)域十分廣泛，它主要運(yùn)用于燒結(jié)工藝。莫來(lái)石澆注料同時(shí)也具有很多性能特點(diǎn)，比如它具有良好的耐熱性和保溫性等，下面就來(lái)看一下莫來(lái)石澆注料施工時(shí)注意事項(xiàng)。


燒結(jié)料表層溫度水平提高，受高溫作業(yè)時(shí)間延長(zhǎng)，可獲得充足的熱量，有利于表層粉料固結(jié)，提高表層燒結(jié)礦強(qiáng)度和成品率。而上述方法目前存在的問(wèn)題是：點(diǎn)火保溫爐耐火材料受氣流沖刷嚴(yán)重，使用壽命較短，拆除更換施工時(shí)間長(zhǎng)，尤其是烘爐時(shí)間長(zhǎng)。


目前某廠燒結(jié)機(jī)燒結(jié)面積為435m2,其點(diǎn)火保溫爐以焦?fàn)t煤氣為燃料，燒嘴采用雙斜式（其高溫火焰帶寬度合適，溫度均勻，高溫點(diǎn)火時(shí)間與臺(tái)車運(yùn)行速度良好配合，火焰短，燃燒完全，點(diǎn)火效率高，能耗低），燒結(jié)機(jī)工藝條件為：燒結(jié)機(jī)料層厚度700mm;燒結(jié)機(jī)臺(tái)時(shí)產(chǎn)量562.5t;煤氣種類為焦?fàn)t煤氣，煤氣熱值Q≥16.28MJ/m3;燒嘴前煤氣壓力≥2000Pa;燒嘴前助燃空氣壓力≥3000Pa;點(diǎn)火溫度為1150℃±50℃；點(diǎn)火時(shí)間為1分鐘~1.5分鐘。

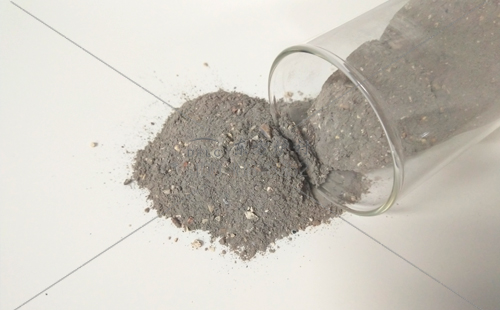

通常點(diǎn)火保溫爐采用莫來(lái)石澆注料與保溫制品通過(guò)耐熱錨固件吊掛耐火磚而組成整體的復(fù)合耐火內(nèi)襯，其價(jià)格低廉、高溫性能好，且容易燒結(jié)、強(qiáng)度高、不易開(kāi)裂、耐侵蝕、抗耐磨。但其與水?dāng)嚢枵駬v后，須經(jīng)過(guò)24小時(shí)才具備拆模條件，待其自然養(yǎng)護(hù)48小時(shí)后，才能進(jìn)行烘爐，烘爐時(shí)間至少為72小時(shí)，確保水分排出，不至于發(fā)生爆裂現(xiàn)象。


僅從攪拌制作澆注到拆模養(yǎng)護(hù)再到烘爐，至少需要6天，還不包括拆除原有爐體、搭設(shè)腳手架制模、爐墻和爐頂分開(kāi)澆筑施工、拆模等工序，其總工期至少為15天。


*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
