循環(huán)流化床鍋爐在施工的時(shí)候，使用耐火澆注料做內(nèi)襯，但是很多時(shí)候，耐火澆注料施工時(shí)，規(guī)定的面積內(nèi)都會(huì)留有間隙，而預(yù)留的間隙也要達(dá)到規(guī)定的范圍內(nèi)，這個(gè)間隙我們俗稱是膨脹縫，那么耐火澆注料施工時(shí)預(yù)留膨脹縫的主要原因是什么？

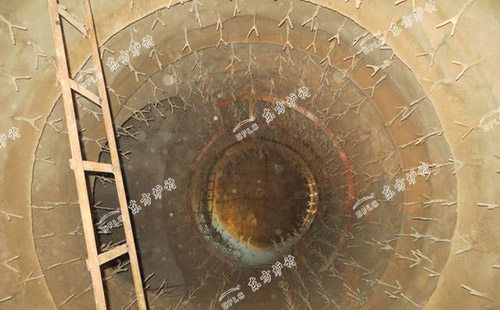

要說(shuō)耐火澆注料施工時(shí)為什么要預(yù)留膨脹縫的原因，咱先說(shuō)說(shuō)看，為什么耐火澆注料施工前窯在銷釘及受壓件上涂抹瀝青；耐火澆注料施工前在銷釘及受壓面涂抹瀝青的主要原因是由于金屬材料的膨脹系數(shù)遠(yuǎn)高于耐火澆注料的膨脹系數(shù)，若無(wú)相應(yīng)的技術(shù)措施會(huì)造成二者之間的膨脹差損壞耐火澆注料，因此施工前需要在稍定及受壓件上涂抹瀝青預(yù)留膨脹空間。而刷瀝青能夠更準(zhǔn)確的保證耐火澆注料在施工的時(shí)候能夠不被一些權(quán)限所限制。

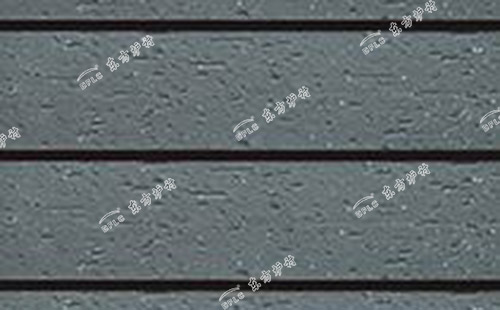

而耐火澆注料施工的時(shí)候預(yù)留膨脹縫的原因主要是為了防止在烘爐的時(shí)候耐火澆注料發(fā)生網(wǎng)狀的裂紋和慣性裂紋；在銷釘、金屬表面涂刷瀝青漆，厚度不能低于1mm，而且耐火澆注料分塊間隔澆注的時(shí)候，分塊處應(yīng)用3mm厚的膠合板作為膨脹縫；在風(fēng)帽、儀表管件、金屬穿墻件表面應(yīng)纏繞2mm厚的陶瓷纖劵紙作為膨脹間隙；而可塑料施工的時(shí)候則可直接使用小刀切出一定的厚度縫隙，或者是在耐火可塑料上扎孔，從而解決膨脹問(wèn)題。

耐火澆注料施工時(shí)，預(yù)留膨脹縫，不僅能夠進(jìn)一步的解決耐火澆注料在使用的時(shí)候能夠使其充分的擴(kuò)張，還能夠使循環(huán)流化床鍋爐在運(yùn)行時(shí)，減輕耐火澆注料的壓力，從而使耐火澆注料進(jìn)一步的發(fā)揮其性能。

*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
