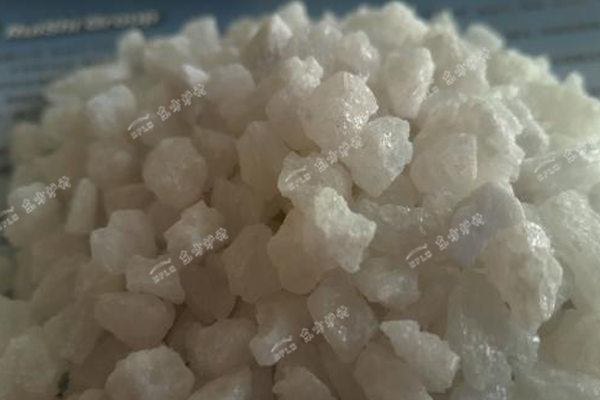

循環(huán)流化床鍋爐使用耐火澆注料施工時，在澆注料澆注完畢之后，會對澆注料進行養(yǎng)護工作，一般的養(yǎng)護時間是48小時，等澆注料完全硬化之后，進行脫模然后使用。剛玉澆注料是循環(huán)流化床鍋爐一般都會選擇被使用在向火面或者是耐磨損能力較強的部位，剛玉澆注料在澆注使用的時候，也是需要先澆注養(yǎng)護的，而剛玉澆注料脫模時間應該如何把握?東方小編告訴您。

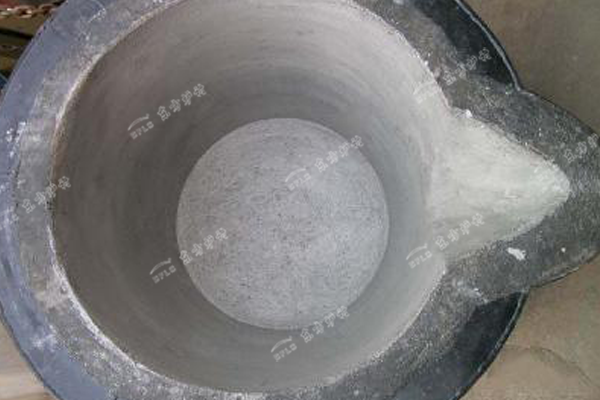

　　剛玉澆注料脫模時間如何把握?剛玉澆注料在澆注成型的時候，首先需要先把作業(yè)面清掃干凈，然后支搭磨具，將攪拌好的剛玉澆注料倒入模具內(nèi)，進行固定成型,成型完畢的澆注料應先將表面部位進行平整處理，使其表面達到光滑,成型之后的澆注料不可二次遇水，以避免坯體表面出現(xiàn)干燥裂紋的現(xiàn)象;需要注意的是，成型之后的剛玉澆注料邊緣會有多余的泥料，故需要將其清洗干凈，避免脫模之后造成坯體邊緣不平整從而影響外觀質(zhì)量或者尺寸偏差過大。成型之后的剛玉澆注料應和模具一同放到溫度適宜的地方，避免溫度過高或過冷的地方。在存放的過程中，如果出現(xiàn)天氣過于干燥的現(xiàn)象，可以將成型之后的剛玉澆注料坯體用濕麻袋將其表面覆蓋，避免因坯體內(nèi)水分蒸發(fā)過快導致坯體質(zhì)量有所降低。在天氣比較冷的時候應增加取暖設施保證室內(nèi)溫度，其室內(nèi)溫度不可低于6℃，當?shù)陀谠摐囟鹊臅r候應停止生產(chǎn)。

　　剛玉澆注料在脫模時，需要注意的有以下幾點：

　　一、剛玉澆注料坯體硬化時間不能低于8小時，另根據(jù)天氣情況作出適當?shù)恼{(diào)整，脫模之后的剛玉澆注料應放在溫度使用的地方自然養(yǎng)護，一辦養(yǎng)護時間是48小時，而較大型的剛玉澆注料需要根據(jù)實際情況來決定澆注料養(yǎng)護時間。

　　二、脫模的時候應先使用皮錘將模具與坯體敲打分離，再松開模具將坯體取出，脫模之后如有發(fā)現(xiàn)需要修補的地方，應及時使用相同材料進行修補。

　　三、脫模之后一旦發(fā)現(xiàn)坯體有扭曲、變形的現(xiàn)象，必須要及時修正模具，避免影響其使用效果。

　　澆注料脫模時間應根據(jù)澆注料使用噸位來決定，一般情況下澆注料脫模時間為48或者72小時，而噸位較大的，比如0.6噸以上的，脫模時間就要控制在六天以上，較少的可根據(jù)澆注情況來決定。澆注料養(yǎng)護時間能夠決定澆注料質(zhì)量的好壞，故需要格外注意。如果您還有其他問題，可以直接在線聯(lián)系東方爐襯客服經(jīng)理，我們24小時在線等候您的光臨。

　　*本文出自：zkzyj.cn 轉(zhuǎn)載請注明出處
