耐火度是能夠體現(xiàn)澆注料使用性能的一個重要因素，采購方在采購耐火澆注料的時候，都會根據耐火澆注料的耐火度進行選擇相對應的耐火材料。耐火磚的運用之所以比耐火澆注料廣泛，有很大一部分原因是因為耐火磚的耐火度比澆注料耐火度要高，而荷重軟化溫度則是耐火澆注料的代表性能，鍋爐施工用澆注料的時候，應該如何提高耐火澆注料荷重軟化溫度?

　　耐火澆注料荷重軟化溫度又稱荷重變形溫度。主要指耐火澆注料在一定荷重下加熱達到某特定軟化壓縮程度是的溫度。也是代表耐火澆注料抵抗荷載和溫度共同作用下的重要指標，耐火澆注料荷重軟化溫度越高，則該澆注料耐壓強度越好。

　　根據國家標準，中國GB/T5988標準規(guī)定φ5Omm試塊在200±4kPa壓力下按一定速度升溫至最大膨脹后壓縮變形為0.5%、1.0%、2.0%及5%的對應溫度T_0.5、T_1.0、T_2.0及T_5.0為其表征溫度。國際標準規(guī)定的變形量為0.5%、2%和5%。西歐標準(PRE)規(guī)定的變形量為0.5%、1.0%、5.0%和10%。日本標準則規(guī)定荷重軟化曲線上最高溫度為軟化開始溫度，同時還規(guī)定了變形量為2%及20%時的溫度為表征溫度。對于在加熱過程中可能突然潰裂或破裂的硅質、鎂質耐火材料，則可直接記錄潰裂點或破裂點。它主要取決于材料的相組成及顯微結構。通常主晶相晶粒大、基質中高熔點組分多、高溫下生成的液相黏度大、氣孔率低的材料荷重軟化點高。

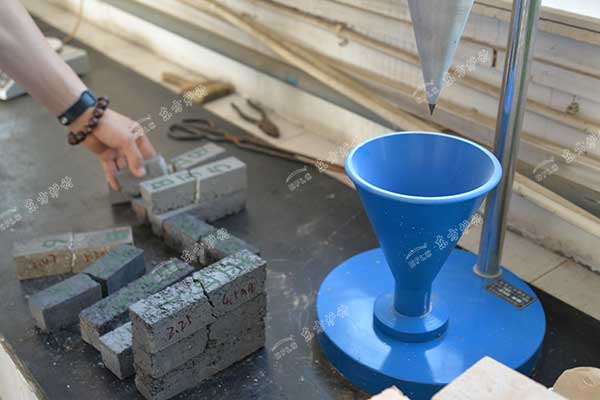

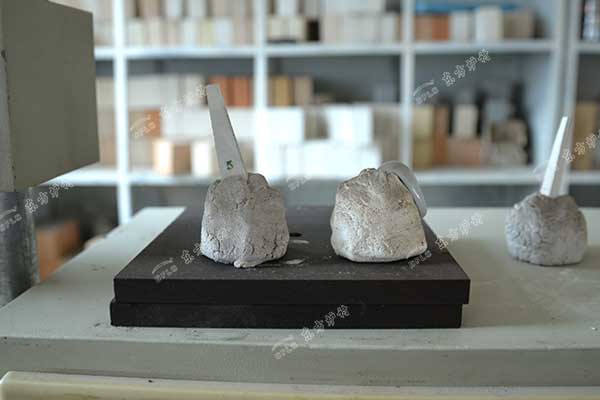

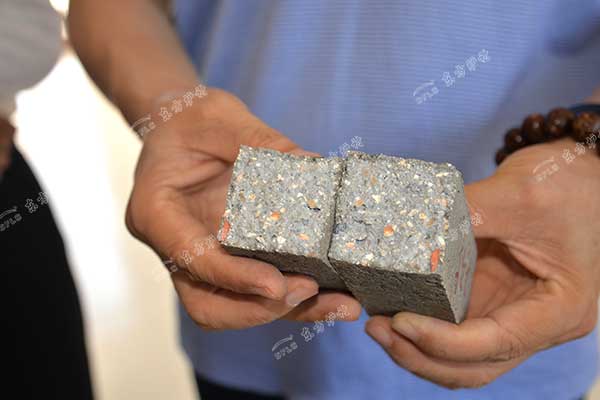

　　如何提高耐火澆注料荷重軟化溫度?想要提升耐火澆注料荷重軟化溫度的方法有很多，其中較為明顯快捷的就是耐火澆注料在配制的時候，從原料的選擇中即刻實現(xiàn)，耐火澆注料在配制的時候，可以根據其性能要求配制不同種類的耐火澆注料，荷重軟化溫度的高低，也是根據材料的選擇有很大關系的，所以在配制耐火澆注料的時候選擇合適的材料添加進去，即可增強您所需耐火澆注料荷重軟化溫度。

　　*本文出自：zkzyj.cn 轉載請注明出處
