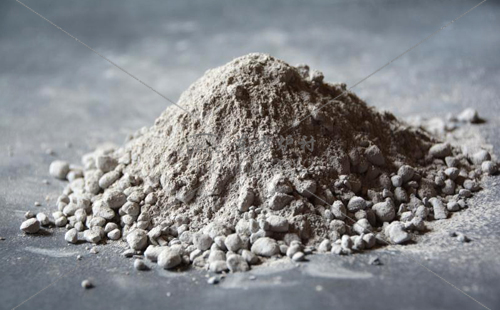

澆注料的許多性質(zhì)在相當(dāng)大程度上取決于結(jié)合劑的品種和數(shù)量。如以強(qiáng)度而論，除由輕質(zhì)顆粒制成者以外，由于顆粒料的強(qiáng)度一般皆高于結(jié)合劑硬化體的強(qiáng)度和其同顆粒之間的結(jié)合強(qiáng)度，故澆注料的強(qiáng)度實(shí)際上就取決結(jié)合劑的結(jié)合強(qiáng)度。

澆注料的流動(dòng)性一般皆比搗打料為高，因此，多數(shù)澆注料僅經(jīng)澆注或再經(jīng)震動(dòng)，即可使混合料中的組分至相排列緊密和充滿模型。澆注料成形后，必須根據(jù)結(jié)合劑的硬化特性，采取適當(dāng)?shù)拇胧┐龠M(jìn)硬化。如對(duì)水泥要在適當(dāng)?shù)某睗駰l件下養(yǎng)護(hù)。對(duì)某些金屬，無機(jī)鹽要經(jīng)干燥和烘烤等等。澆注料的高溫性質(zhì)與結(jié)合劑的品種和用量也有密切關(guān)系。若選用的粒狀和粉狀料具有良好的耐火性，而結(jié)合劑的熔點(diǎn)既高又不致與耐火物料發(fā)生反應(yīng)形成低熔物，則澆注料必須具有相當(dāng)高的耐火性。

澆注料的高溫性質(zhì)與結(jié)合劑的品種和用量也有密切關(guān)系。若選用的粒狀和粉狀料具有良好的耐火性，而結(jié)合劑的熔點(diǎn)既高又不致與耐火物料發(fā)生反應(yīng)形成低熔物，則澆注料必須具有相當(dāng)高的耐火性。若所用粒狀和粉狀料的襯質(zhì)一定，則澆注料的耐火性在相當(dāng)大程度上受結(jié)合劑的控制，由于在一般鋁酸鹽水泥所配制的澆注料中多數(shù)或絕大多數(shù)甚至全部的易熔組分總是包含在水泥石中，所以水泥的用量對(duì)澆注料的高溫性質(zhì)的影響也十分顯著。

當(dāng)采用水泥作結(jié)合劑時(shí)，在高溫使用過程中，由于水泥石可分解脫水和產(chǎn)生其他物相變化以及發(fā)生燒結(jié)，使?jié)沧⒘显诎l(fā)生體積變化的同時(shí)還發(fā)生結(jié)構(gòu)的變化，由于水泥石中物相的變化依溫度不同而異，因而使由此種澆注料所制成的爐襯，在距工作面的不同距離處形成不同的組分與結(jié)構(gòu)，即使?fàn)t襯變成層狀結(jié)構(gòu)。各種層帶之間，在各種不同的物相形成之時(shí)，由于比容的改變可能產(chǎn)生內(nèi)應(yīng)力甚至產(chǎn)生裂紋。

在燒結(jié)帶，由于粒狀料已預(yù)燒，隨著升溫只發(fā)生膨脹，而水泥石卻產(chǎn)生大量收縮，兩者的變形差值增大，從而使水泥石內(nèi)和水泥與粒狀料之間的結(jié)合遭到相當(dāng)大的破壞，極易產(chǎn)生裂紋。不僅在兩者間的界面處可能產(chǎn)生局部裂紋，甚至可能產(chǎn)生垂直于工作面的貫通裂紋。在燒結(jié)帶與脫水而尚未燒結(jié)的兩層之間，可能產(chǎn)生平行于工作面的片狀裂隙。當(dāng)溫度波動(dòng)時(shí)，因熱膨脹串的不同而產(chǎn)生的應(yīng)力，可導(dǎo)致爐襯沿此裂紋處剝落。這種因水泥石分解脫水使結(jié)構(gòu)疏松和因形成層狀結(jié)構(gòu)使其易于剝落的狀況，往往是水泥制成的澆注料損毀的主要因素之一。

*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
