鋁酸鹽耐火澆注料是大家熟悉的耐火材料產(chǎn)品，是鍋爐的內(nèi)襯材料，它具有耐火、耐磨、耐酸、抗熱震性能強(qiáng)等特點(diǎn)，熱工窯爐、電站鍋爐中，都需要耐火澆注料。我們?cè)谫?gòu)買澆注料時(shí)，除了耐火澆注料的質(zhì)量和性能之外，價(jià)格也是比較重要的，那么鋁酸鹽耐火澆注料價(jià)格是多少錢一噸？鄭州東方爐襯小編這里就為大家說明一下吧。


鋁酸鹽耐火澆注料價(jià)格有高也有低，一般在兩千多到四千多不等，鋁酸鹽水泥的品種很多，而且品種也不同，配制的低水泥耐火澆注料性能也有所區(qū)別。耐火澆注料的基本配合比不變，保持耐火粉料和水泥的用量為常數(shù)。水泥的最低用量，要保證有足夠的常溫強(qiáng)度，用以滿足低水泥耐火澆注料的拆?；虻踹\(yùn)的技術(shù)要求。該澆注料的常溫耐壓強(qiáng)度分別為15MPa。

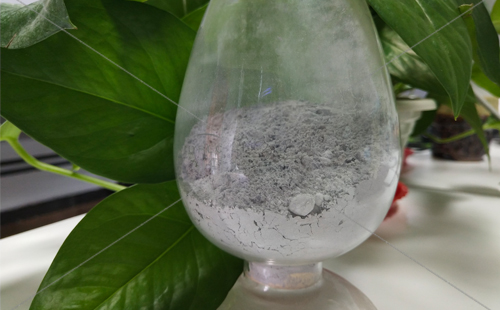

鋁酸鹽水泥耐火澆注料是指以普通鋁酸鹽水泥為結(jié)合劑與耐火骨料和粉料按一定比例配制成的混合料,經(jīng)加水?dāng)嚢?、振?dòng)澆注成型、養(yǎng)護(hù)和烘烤后可直接使用。根據(jù)使用溫度和使用條件選擇不同耐火骨料和粉料為主要材料，通常用于冶金、石化、機(jī)械、建材等工業(yè)部門的各種熱處理爐、加熱爐、均熱爐、出鐵和出鋼槽、鍋爐、回轉(zhuǎn)窯窯頭和窯尾,石油化工用反應(yīng)器和各種熱管道與閥門的內(nèi)襯等。


鋁酸鹽水泥澆注料熱處理后冷態(tài)抗折強(qiáng)度隨溫度提高而下降,這是由于水化物轉(zhuǎn)變和水合鍵破壞所致。但熱處理溫度高于1200℃時(shí),由于燒結(jié),形成陶瓷結(jié)合,強(qiáng)度又隨著溫度提高而逐漸升高,這是與材料(骨料)熱膨脹彌合部分微空隙,使材料粒子間接觸更緊密所致。溫度達(dá)到900℃左右強(qiáng)度最高。但到900℃以上,由于開始出現(xiàn)少量液相,強(qiáng)度下降,在1200~1300℃間液相量顯著增大,強(qiáng)度顯著降低。


鋁酸鹽水泥耐火澆注料的使用溫度取決于所結(jié)合的材料的性質(zhì)。以粘土熟料做骨料和粉料的,使用溫度為1300~1350℃。以二、三級(jí)高鋁熟料做骨料和粉料的使用溫度為1350~1400℃。以一級(jí)高鋁熟料做骨料和粉料的使用溫度為1400~1500℃。為了提高使用溫度,每種材質(zhì)的澆注料中的粉料還可以用氧化鋁含量更高級(jí)的材料取代,如粘土質(zhì)澆注料中的粉料可用剛玉粉取代。

*本文出自：zkzyj.cn 轉(zhuǎn)載請(qǐng)注明出處
