廣泛適用于各種熱工窯爐

高強耐磨耐火可塑料分別以剛玉、 碳化硅、 特級高鋁磯土為主要原料, 配以超微粉、 采用復(fù)合結(jié)合劑、添加劑、増塑劑組配。具有可塑性好、保存期長、且強度隨溫度升高而提高,確保了可塑料具有較高的強度和耐磨使用性 。我公司研制開發(fā)的耐磨耐火可塑料,被河南省科技廳列入科技推廣項目。具有施工方便、修補迅速、高強耐磨、熱震性能良好、不龜裂、密封性好。適用于CFB鍋爐內(nèi)襯施工及快速修補。

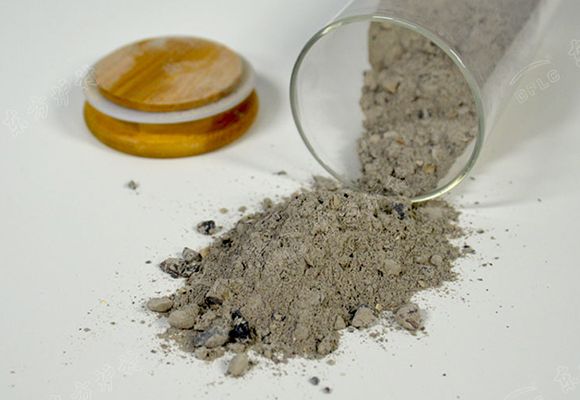

可塑料混料

1、攪拌前對攪拌機進行清理，保持機具清潔。

2、先加入粒狀干態(tài)可塑料攪拌2分鐘左右，將團聚大顆粒攪開，再一次性緩慢均勻加入結(jié)合劑，攪拌時間不得少于5分鐘后再均勻加入促凝劑攪拌1—2分鐘，變成可塑狀物料，易于成型，即可進行施工。

3、攪拌后的材料，用編織袋裝好倒運，工作環(huán)境溫度高于25℃以上時，攪拌好的可塑料必須在40分鐘以內(nèi)用完。低于25℃時可以在60分鐘以內(nèi)用完。

可塑料施工技術(shù)要求

1、施工部位進行瀝青漆的刷涂，漆膜厚度不小于0.5mm(或按設(shè)計要求涂刷);施工部位表面不得有污垢、塵土及其它雜物，待瀝青漆完全干燥后再施工可塑料，施工后的可塑料嚴(yán)禁見水。

2、要求搗打密實、平整，如果有高出部位，應(yīng)用修整刀修平，用尺子檢查平整度。發(fā)現(xiàn)厚度不夠，必須清除三分之一左右厚度，重新填料、搗打，以防止材料在鍋爐運行中分層脫落。

3、可塑料的膨脹縫應(yīng)按設(shè)計規(guī)定預(yù)設(shè)。

4、可塑料的施工厚度最大不得超過150mm。

5、施工完的可塑料應(yīng)用鋼絲扎出排濕孔，間距為200×200mm并進行烘烤。

6、可塑料內(nèi)的錨固件必須采用耐熱鋼筋，900度以內(nèi)溫度材質(zhì)不低于1Cr18Ni9Ti。

可塑料的養(yǎng)護

在施工期間，應(yīng)盡量避免對已施工體震動，襯體工作面處理完畢后，進行自然養(yǎng)護，養(yǎng)護溫度為15~35℃，在干燥環(huán)境下(空氣相對濕度不大于70%)，自然養(yǎng)護期為5—7天。然后可按烘爐曲線進行烘爐。

可塑料內(nèi)襯烘爐前的裂縫修理

在非膨脹縫位置，烘爐前可塑料內(nèi)襯裂縫寬度大于1mm時，應(yīng)進行處理;即當(dāng)裂縫寬度在1~3mm時，可采用就縫充填的方法，即在裂縫處噴膠濕潤軟化，用橡膠錘輕敲，使裂縫閉合或直接填塞較軟的可塑料;當(dāng)裂縫大于3mm時，應(yīng)將可塑料裂縫挖成內(nèi)大外小的楔形口，噴膠濕潤軟化，用可塑料仔細填實。
