廣泛適用于各種熱工窯爐

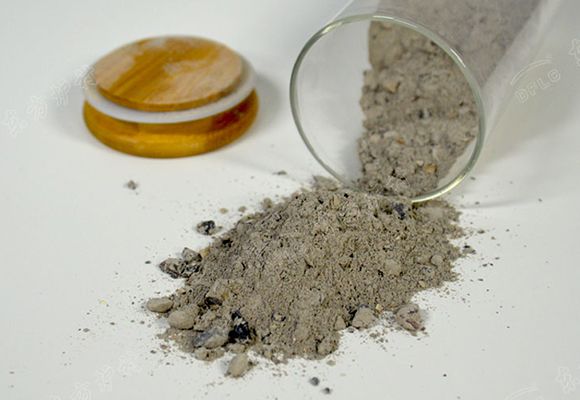

耐磨耐火可塑料是一種散裝耐火材料，主要的制作材料是由燒結(jié)良好的耐火骨料與生粘土配合其它結(jié)合劑的耐火混合物，再通過混煉成散裝或支撐具有塑性坯體的耐火材料。施工時(shí)用風(fēng)動(dòng)錘或手槌搗打成任意形狀和厚度的窯爐里襯。它是一種使用比較全面的耐火材料而且在施工時(shí)對(duì)于搗打的厚度沒有更大的要求，因?yàn)槟湍ツ突鹂伤芰暇哂衅渌突鸩牧喜痪邆涞莫?dú)特之點(diǎn)，廣泛的運(yùn)用在循環(huán)流化床鍋爐，加熱爐以及電廠爐使用，使用效果較為顯著。

可塑料混料

1、攪拌前對(duì)攪拌機(jī)進(jìn)行清理，保持機(jī)具清潔。

2、先加入粒狀干態(tài)可塑料攪拌2分鐘左右，將團(tuán)聚大顆粒攪開，再一次性緩慢均勻加入結(jié)合劑，攪拌時(shí)間不得少于5分鐘后再均勻加入促凝劑攪拌1—2分鐘，變成可塑狀物料，易于成型，即可進(jìn)行施工。

3、攪拌后的材料，用編織袋裝好倒運(yùn)，工作環(huán)境溫度高于25℃以上時(shí)，攪拌好的可塑料必須在40分鐘以內(nèi)用完。低于25℃時(shí)可以在60分鐘以內(nèi)用完。

可塑料施工技術(shù)要求

1、施工部位進(jìn)行瀝青漆的刷涂，漆膜厚度不小于0.5mm(或按設(shè)計(jì)要求涂刷);施工部位表面不得有污垢、塵土及其它雜物，待瀝青漆完全干燥后再施工可塑料，施工后的可塑料嚴(yán)禁見水。

2、要求搗打密實(shí)、平整，如果有高出部位，應(yīng)用修整刀修平，用尺子檢查平整度。發(fā)現(xiàn)厚度不夠，必須清除三分之一左右厚度，重新填料、搗打，以防止材料在鍋爐運(yùn)行中分層脫落。

3、可塑料的膨脹縫應(yīng)按設(shè)計(jì)規(guī)定預(yù)設(shè)。

4、可塑料的施工厚度最大不得超過150mm。

5、施工完的可塑料應(yīng)用鋼絲扎出排濕孔，間距為200×200mm并進(jìn)行烘烤。

6、可塑料內(nèi)的錨固件必須采用耐熱鋼筋，900度以內(nèi)溫度材質(zhì)不低于1Cr18Ni9Ti。

可塑料的養(yǎng)護(hù)

在施工期間，應(yīng)盡量避免對(duì)已施工體震動(dòng)，襯體工作面處理完畢后，進(jìn)行自然養(yǎng)護(hù)，養(yǎng)護(hù)溫度為15~35℃，在干燥環(huán)境下(空氣相對(duì)濕度不大于70%)，自然養(yǎng)護(hù)期為5—7天。然后可按烘爐曲線進(jìn)行烘爐。

可塑料內(nèi)襯烘爐前的裂縫修理

在非膨脹縫位置，烘爐前可塑料內(nèi)襯裂縫寬度大于1mm時(shí)，應(yīng)進(jìn)行處理;即當(dāng)裂縫寬度在1~3mm時(shí)，可采用就縫充填的方法，即在裂縫處噴膠濕潤(rùn)軟化，用橡膠錘輕敲，使裂縫閉合或直接填塞較軟的可塑料;當(dāng)裂縫大于3mm時(shí)，應(yīng)將可塑料裂縫挖成內(nèi)大外小的楔形口，噴膠濕潤(rùn)軟化，用可塑料仔細(xì)填實(shí)。
