廣泛適用于各種熱工窯爐

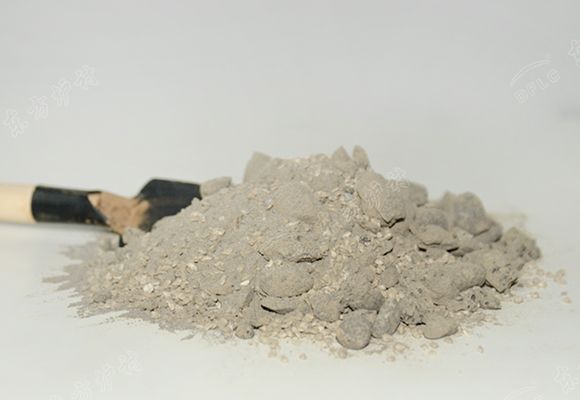

輕質(zhì)隔熱耐酸澆注料在配制的時候主要選用的材質(zhì)有鋁酸鹽、高鋁、硅質(zhì)等原料，再配合外加劑及結(jié)合劑配制而成的不定形耐火材料；具有體積較輕、抗壓能力強、耐酸性腐蝕程度高，吸水率低保溫的特點；煙囪施工的理想材料，施工簡便，易性好，粘結(jié)力強，初凝時間和施工可操作時間長，強度增長快、抗?jié)B性強、不需要酸化處理、易于保證砌體灰縫的密實飽滿，能顯著提高煙囪內(nèi)襯壁的氣密性、整體性和內(nèi)襯的防腐蝕能力。



1、施工前的準備工作

1.1 材料運抵現(xiàn)場時，應確?；炀毲案稍?、無結(jié)塊現(xiàn)象。暫時不用的料應儲存在防雨、防潮的地方。

1.2 施工部位清理干凈，內(nèi)壁不得粘附雜物。

1.3注意環(huán)境溫度對施工的影響。冬季施工時要采取保溫措施，環(huán)境溫度不應低于15℃，確保環(huán)境溫度，促進施工工體凝固;夏季施工時應將溫度控制在35℃以內(nèi)，防止?jié)沧⒘夏烫?，影響成型體質(zhì)量，或造成材料的浪費。

2、混練

2.1 根據(jù)攪拌機容量和施工進度，以整袋為單位確定加水量。注意不要把包裝物或其它雜物混入攪拌機中。

2.2 澆注料加入攪拌機后，先干混1分鐘，然后加入32%~34%(PH=6.5-7.5)的潔凈自來水，邊加水邊攪拌，濕混時間為1~3分鐘。水的加入必須用稱量衡器進行稱量，不得隨意加入，以免影響施工質(zhì)量及使用性能。

2.3 每次混練好的澆注料必須在1小時內(nèi)用完，超過規(guī)定時間及粘有污物的澆注料應棄之不用。

3、成型

對澆注料采用人工涂抹成型，將物料直接壓入施工部位，輕微拍打密實，表面壓光即可。

3.1 "輕微拍打密實"，其中的"密實"度一定要符合設計容重的要求，即0.85g/cm3。

3.2 避免"輕微拍打"變成"搗打"。

3.3 加水量是一個范圍，不同的施工部位采用不同的加水量，但同一施工部位加水量是一個定值。并且部分部位需要支設模板，具體情況由本公司駐場人員指導。

3.4 為使以上說明更便于理解應用，可由本公司現(xiàn)場技術(shù)人員指導制作"樣板工程"，然后確定施工。

4、材料的養(yǎng)護

澆注料在15~35℃自然條件下自然養(yǎng)護1天，待其有一定強度時，即可進行其它材料有施工。
